尊龙凯时焊接-单面焊双面成型操作要点
宣布日期：2022-10-07 作者： 尊龙凯时 点击：

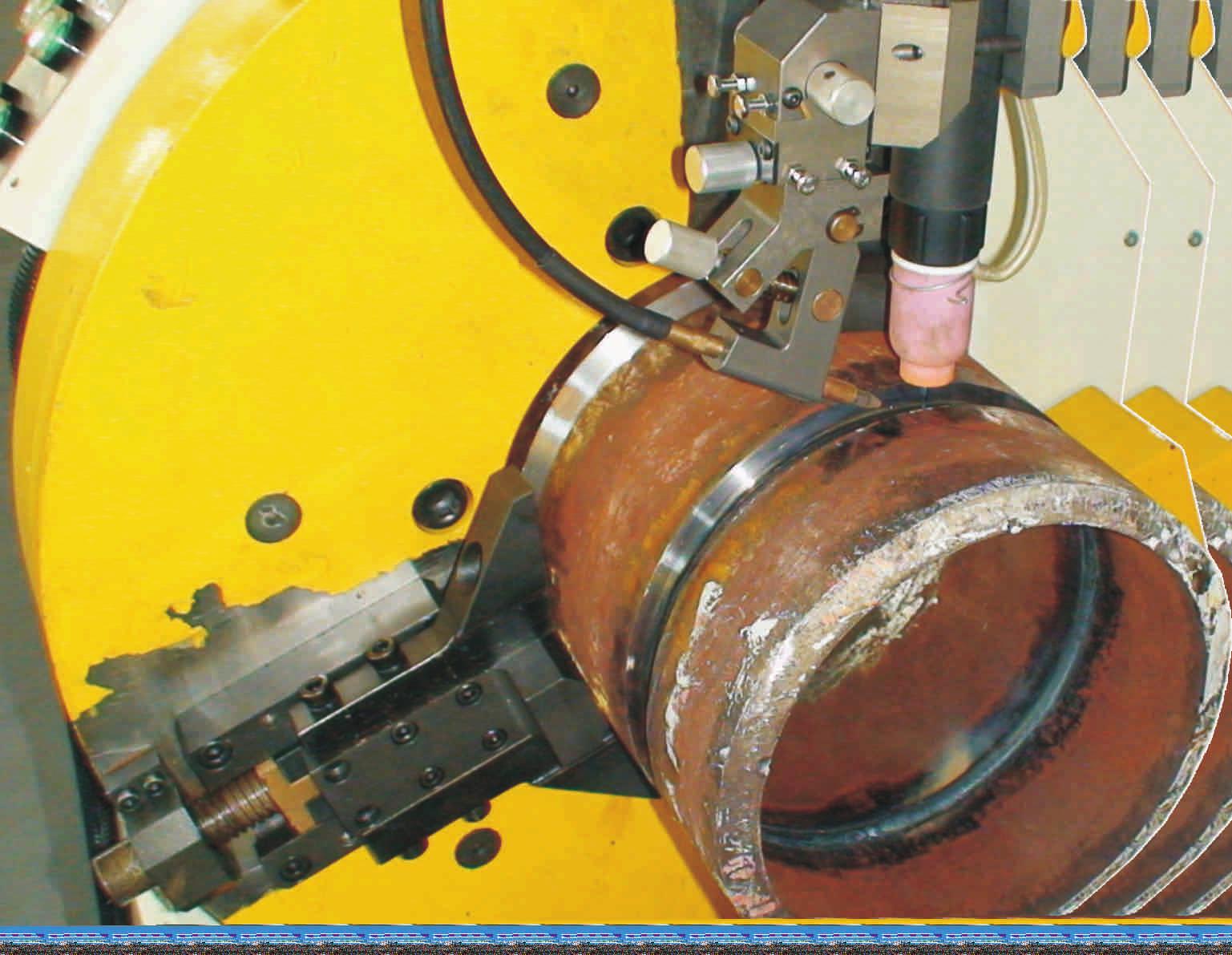

尊龙凯时管道预制自动TIG打底工艺 ，是海内唯一在管道预制领域实现了单面焊双面成型工艺 ，抵达国际先进水平 ，现在就这一点 ，我们来相识一下操作要点：
| 打底层接纳断弧法 |
在始焊点上方20mm处引弧 ，将电弧控制在5mm~6mm长度 ，缓慢拉至始焊点最先焊接。焊条与试板的下倾角为75°~80° ，与焊缝左右双方夹角为90° ，当焊至定位焊缝尾部时 ，应稍作停留举行预热 ，接纳三角形运条法使焊条电弧把坡口根部熔透形成橢圆形熔池 ，熔池的上方熔透坡口边形成熔孔。
此时闻声电弧穿过间隙发出响亮的‘噗、噗’声 ，体现根部已熔透 ，这时应连忙灭弧 ，以避免熔池温度过高使熔化的铁水下坠 ，使焊缝正面、背面形成焊瘤。灭弧后当熔池冷却到暗红色最先起弧依次操作完成打底层焊接 ，打底层焊缝背面高度（余高）应控制在0~2mm。
尊龙凯时TIG焊焊接历程中 ，要分清铁水和熔渣 ，阻止爆发夹渣。在立焊时亲近注重熔池形状 ，发明椭圆形熔池下部边沿较量平直轮廓逐步酿成鼓肚变圆时 ，体现熔池温度已稍高或过高 ，应连忙灭弧 ，降低熔池温度 ，可阻止爆发焊瘤。严酷控制熔池尺寸 ，打底焊在正常焊接时 ，熔孔直径约莫为所用焊条直径的1.5倍 ，将坡口钝边熔化0.5~1.0mm,可包管焊缝背而焊透 ，同时不泛起焊瘤 ，当熔孔直径过小或没有熔孔时 ，就有可能爆发未焊透。
| 填充层焊接时的注重点 |
填充层焊接时 ，在距焊缝始焊端上方约15mm处引弧后 ，将电弧迅速移至始焊端施焊。每层最先焊及每次讨论都应凭证这样的要领操作 ，阻止爆发缺陷。运条接纳横向锯齿形或月牙形 ，焊条与板件的下倾角为75°?85°。焊条摆动到两侧坡口边沿时 ，要稍作停留 ，以利于熔合和排渣 ，避免焊缝双方未熔合或夹渣。填充焊层高度应距离母材外貌低1.5~2.0mm ，并应形成平状或稍微凹形 ，不得熔化坡口棱边线 ，以利盖面层坚持平直。对每层焊道熔渣要彻底整理清洁 ，特殊是边沿的渣。
| 盖面层引弧操作要领与填充层相同 |
焊条与板件下倾角75°~85°, 接纳锯齿形或月牙形运条。焊条左右摆动时 ，在坡口边沿稍作停留 ，熔化坡口棱边线r2mm。当焊条从一侧到另一侧时 ，中心电弧稍抬高一点 ，坚持熔池形状。焊条摆动的速率较平焊稍快一些 ，前进速率要匀称 ，每个新熔池需笼罩前熔池2/3~3/4 ，见图3. 2. 2-3�；缓柑鹾笤俸附邮� ，引弧位置应在坑上方约15mm填充层焊缝金属处引弧 ，然后迅速将电弧拉回至原熔池处 ，填满弧坑后继续施焊。盖面时要包管焊缝边沿和下层熔合好。如发明咬边 ，焊条稍微多停留一会 ，焊缝边沿要和母材外貌圆滑过渡。

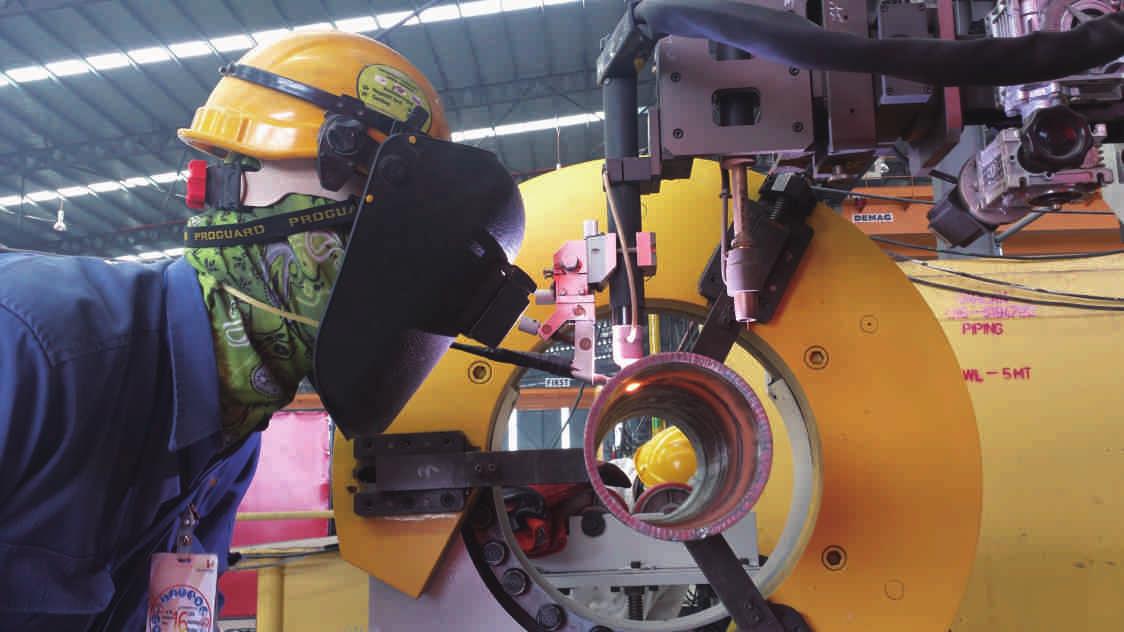

以上是单面焊双面成型的操作要点 ，尊龙凯时焊接TIG打底焊的乐成实现 ，离不开TIG弧长控制手艺等等。作为在弧焊工艺手艺、工业机械人、自动化焊接、智能化妆备领域提供一体化解决放的的领先者 ，更多焊接工艺 ，请关注下期精彩内容。
